Columnas y material de montaje
Montantes de la cerca
Tubo cuadrado sun Radio: EN AW-6060 T66 (AlMgSi)
| Dimensión |
|---|
| 60 x 60 x 3 mm |
| 60 x 60 x 4 mm |
| 80 x 80 x 3 mm |
| 80 x 80 x 4 mm |
| 100 x 100 x 3 mm |
| 100 x 100 x 4 mm |
| 120 x 120 x 4 mm |
| 120 x 120 x 5 mm |
| 150 x 150 x 4 mm |
| 150 x 150 x 5 mm |
Montantes de la cerca
Tubos cuadrados con Radio: EN AW-6060 T66 (AlMgSi)
| Dibujo | Dimensión | Radio exterior | Radio interior |
|---|---|---|---|
| 60 x 60 x 3 mm | 6 mm | ||
| 60 x 60 x 4 mm | 3 mm | ||
| P088 | 80 x 80 x 3 mm | 6 mm | |
| P80 | 80 x 80 x 4 mm | 6 mm | |
| P066 | 100 x 100 x 3 mm | 8 mm | |
| P061 | 100 x 100 x 4 mm | 10 mm | |
| 100 x 100 x 4 mm | 10 mm | 2,5 mm | |
| P120 | 120 x 120 x 4 mm | 10 mm | |
| 200 x 200 x 4 mm | 10 mm |
Stayer Perfil
Dibujo: P12156
Dimensiones: 100 x 100 x 4 mm
Largo: 6000 mm
Aleación: EN AW-6060 T66 (AlMgSi)
Tapa con bola
Dibujo: K80B
Material: Aluminio fundido
Info: para P80 y P088
Tapa con bola
Dibujo: K100B
Material: Aluminio fundido
Info: para P061 y P066
Tapa
Dibujo: K80A
Material: Aluminio fundido
Info: für P80 und P088
Tapa
Dibujo: K100A
Material: Aluminio fundido
Info: für P061 und P066
Bola para contera
Dibujo: K30C
Diámetro: 30 mm
Material: Aluminio fundido
Info: M8
Bola para contera
Dibujo: K50C
Diámetro: 50 mm
Material: Aluminio fundido
Info: M8
Bola para contera
Dibujo: K80C
Diámetro: 80 mm
Material: Aluminio fundido
Info: M8
Bola para contera
Dibujo: K100C
Diámetro: 100 mm
Material: Aluminio fundido
Info: M8
Contera para poste pirámide
Dibujo: 25
Material: Alumio fundido
para tubo cuadrado: 25 x 25 mm
Contera para poste pirámide
Dibujo: 30
Material: Aluminio fundido
para tubo cuadrado: 30 x 30 mm
Contera para poste pirámide
Dibujo: plana 80
Material: Aluminio fundido
para tubo cuadrado: 80 x 80 mm
Contera para poste pirámide
Dibujo: 100 plana
Material: Aluminio fundido
para tubo cuadrado: 100 x 100 mm
Contera para poste pirámide
Dibujo: K60
Material: Aluminio fundido
para tubo cuadrado: 60 x 60 mm
Contera para poste pirámide
Dibujo: K80
Material: Aluminio fundido
para tubo cuadrado: 80 x 80 mm
Contera para poste pirámide
Dibujo: K100
Material: Aluminio fundido
para tubo cuadrado: 100 x 100 mm
Contera para poste pirámide
Dibujo: K120
Material: Aluminio fundido
para tubo cuadrado: 120 x 120 mm
Contera para poste pirámide
Dibujo: K150
Material: Aluminio fundido
para tubo cuadrado: 150 x 150 mm
Contera para poste pirámide
Dibujo: light 80
Material: Aluminio fundido
para tubo cuadrado: 80 x 80 x 3 mm
Contera para poste pirámide
Dibujo: light 100
Material: Aluminio fundido
para tubo cuadrado: 100 x 100 x 3 mm
Tapa
Material: Plástico, gris
Info: Para tubo cuadrado 60 x 60 x 1,5-4 mm
Tapa
Material: Plástico, gris
Info: Para tubo cuadrado 80 x 80 x 2-4,5 mm
Tapa
Material: Plástico, gris
Info: Para tubo cuadrado 100 x 100 x 3-6 mm
Tapa
Material: Plástico, negro
Info: para tubo ovalado 40 x 20 x 1-3 mm
Zapata de montaje
Dibujo: 80
Info: Para tubo cuadrado 80 x 80 mm, de Pletina 70 x 6 mm
Zapato de montaje de compensación
Dibujo: 80
Info: Para tubo cuadrado 80 x 80 mm, de U-Perfil
Zapata de montaje
Dibujo: 100
Info: Para tubo cuadrado 100 x 100 mm, de Pletina 90 x 6 mm

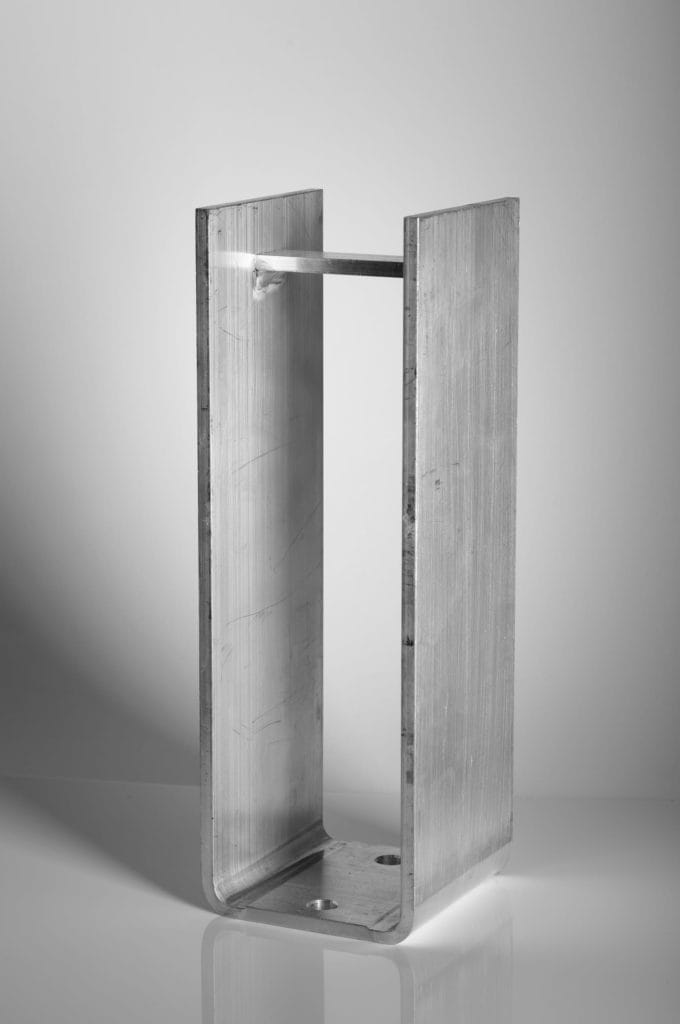

Zapata de montaje
Dibujo: 100
Info: Para tubo cuadrado 100 x 100 mm, de tubo cuadrado 90 x 90 mm
Zapata de montaje
Dibujo: 120
Info: Para tubo cuadrado 120 x 120 mm, de tubo cuadrado 110 x 110 mm
Soporte de montaje
Dibujo: Agujero oval en el lado ancho
Material: Aluminio fundido
Info: para tubo rectangular 60 x 30 mm

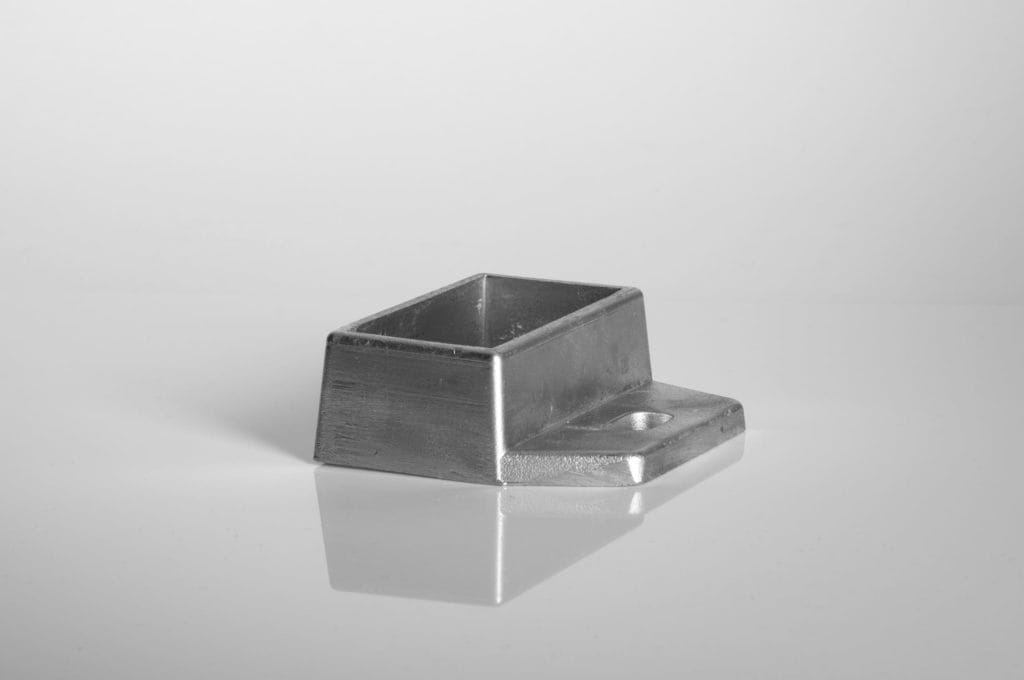

Soporte de montaje
Dibujo: Agujero oval en el lado largo
Material: Aluminio fundido
Info: Para tubo rectangular 60 x 30 mm
Placa de montaje
Dimensiones: 100 x 60 x 10 mm
Placa de montaje
Dimensiones: 100 x 100 x 10 mm
Base soldable concéntrica
Dibujo: 100
Dimensiones: 200 x 200 mm
Material: Aluminio fundido
Info: para poste 100 x 100 mm
Base soldable excéntrica
Dibujo: 100
Dimensiones: 200 x 200 mm
Material: Aluminio fundido
Info: para poste 100 x 100 mm
Base soldable concéntrica
Dibujo: 120
Dimensiones: 200 x 200 mm
Material: Aluminio fundido
Info: para postes 120 x 120 mm
Base soldable excéntrica
Dibujo: 120
Dimensiones: 200 x 200 mm
Material: Aluminio fundido
Info: Para postes 120 x 120 mm
